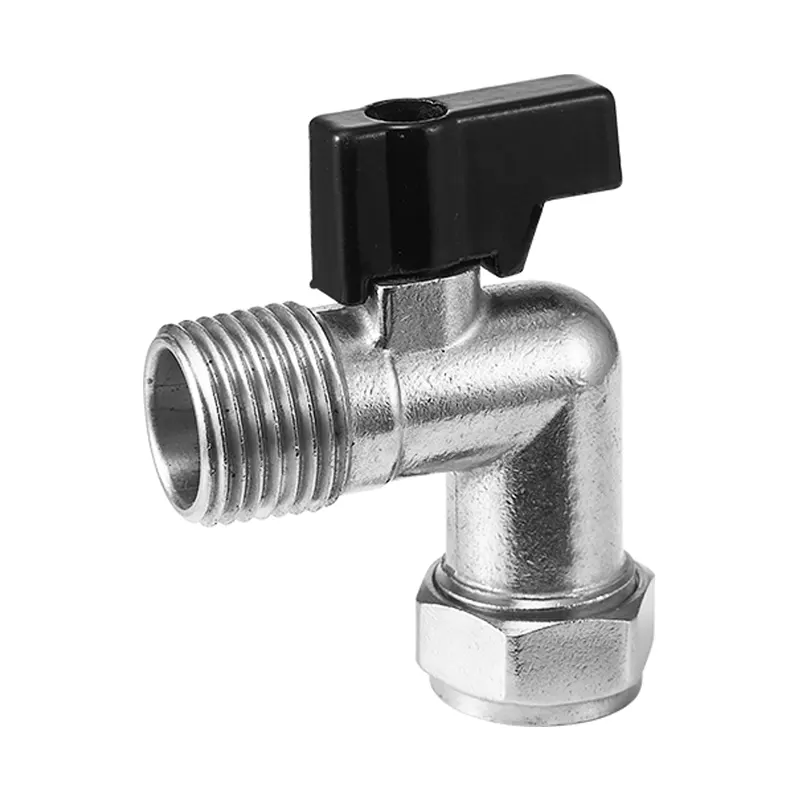

외부 스레드 90° 구부러진 완전 황동 볼 밸브가 소형 파이프라인 레이아웃에 이상적인 이유는 무엇입니까?

설계자가 90도 방향 전환과 독립적인 차단 제어가 필요한 배관 경로를 처리할 때,외부 스레드 90° 구부러진 전체 황동 볼 밸브두 가지 기능을 하나의 단일 단위로 병합합니다. 기존 파이프라인 솔루션은 표준 볼 밸브와 추가 연결 조인트를 생성하는 엘보우 피팅을 조립하는 경우가 많습니다. 각 추가 조인트는 잠재적인 누출 지점을 추가하고 제한된 캐비닛이나 장비 내부 공간 내에서 전체 공간 점유를 증가시킵니다. 통합된 구부러진 구조로 인해 추가 엘보우 부품이 필요하지 않으며 전체 구멍 흐름 채널을 유지하여 유체 전달 중 압력 손실을 줄입니다.

1. 앵글형 파이프라인 밸브의 핵심 설계 논리

앵글형 볼 밸브는 기존의 직선형 밸브 구조를 재해석합니다. 90도로 구부러진 본체는 방향 전환을 완료하는 동시에 내부 볼 메커니즘은 1/4회전 개폐 작동을 제공합니다. 전체 구멍 내부 채널은 내부 직경을 연결 파이프라인과 일관되게 유지하여 많은 일반 앵글 스톱 밸브에서 흔히 발생하는 흐름 수축을 방지합니다. 매체는 흐름 저항이 뚜렷하게 증가하지 않고 통과할 수 있습니다.

외부 스레드 끝은 일치하는 파이프 포트를 향한 직접 스레드 연결을 지원합니다. 연결 작업 중에는 용접이나 복잡한 특수 도구가 필요하지 않습니다. 이러한 특성으로 인해 현장 조립 및 추후 유지보수 분해가 편리해졌습니다. 엔지니어는 주변 파이프라인 부분을 파괴하지 않고도 이 밸브를 교체하거나 검사할 수 있습니다.

• 통합된 90도 굽힘으로 추가 팔꿈치 피팅과 중간 조인트가 제거됨
• 풀 보어 볼 구조로 안정적인 유량과 낮은 압력 강하 유지
• 외부 스레드 인터페이스는 널리 채택된 표준 파이프 연결 사양에 적합합니다.
• 1/4회전 수동 작동으로 빠른 개폐 반응 제공

많은 소형 기계식 인클로저와 벽면 장착 배관 레이아웃은 이러한 구조적 개념의 이점을 얻습니다.외부 스레드 90° 구부러진 전체 황동 볼 밸브중복된 피팅 조합을 제거하고 전체 파이프라인 공간 배열을 최적화합니다.

2. 유체 제어 부품의 황동 소재 성능

황동은 유체 제어 하드웨어용으로 널리 신뢰받는 합금으로 남아 있습니다. 균형 잡힌 기계적 강도, 부식 방지 특성 및 정밀한 가공성을 제공합니다. 물, 압축 공기, 저압 가스 및 호환 가능한 오일 매체 작동 환경의 경우 황동 소재는 장기간 매체 접촉으로 인한 산화 및 느린 저하를 방지합니다. 일부 경량 합금 대체품과 비교하여 인증된 황동 밸브 본체는 정상적인 작동 압력 주기에서 구조적 안정성을 유지합니다.

제조 정밀도는 최종 밀봉 성능을 직접적으로 결정합니다. 볼 코어, 밸브 시트 및 나사 표면의 정밀 가공으로 움직이는 부품 간의 긴밀한 일치를 보장합니다. 처리 정확도가 낮으면 원자재가 표준 요구 사항에 도달하더라도 숨겨진 누출 위험이 발생할 수 있습니다. 씰 시트 재료도 중요한 역할을 하며 급속한 노화나 영구 변형 없이 반복적인 개폐 사이클을 지원합니다.

일반적인 밸브 몸체 재질 비교

재료 선택은 실제 작업 매체 및 주변 환경과 일치해야 합니다.외부 스레드 90° 구부러진 전체 황동 볼 밸브부식 위험이 허용 가능한 범위 내에 있는 일반 배관 및 기계적 유체 제어 시나리오를 대상으로 황동을 본체 재료로 채택합니다.

3. 실제 적용 시나리오

설치 장소에 따라 앵글형 볼 밸브에 대한 고유한 공간적, 기능적 요구 사항이 발생합니다. 파이프라인이 장비 인터페이스 근처에서 90도 회전해야 하는 경우, 이 밸브는 전체 배관 구성을 크게 단순화할 수 있습니다.

주거용 및 상업용 배관 시스템

벽에 숨겨진 파이프라인, 급수 회로 아래 캐비닛은 좁은 설치 공간에 직면하는 경우가 많습니다. 기존의 밸브와 엘보 어셈블리는 너무 많은 공간을 차지합니다. 통합형 벤트 밸브는 벽면 콘센트 파이프와 터미널 장비를 직접 연결하여 연결 수량을 줄입니다. 이는 위생 시설의 분기 차단 지점과 상업용 화장실 내부의 급수 분기에 적용됩니다.

기계 장치 보조 유체 회로

공기 압축기, 소형 처리 장비 및 냉각 시스템은 90도 회전 위치에서 로컬 차단이 필요한 경우가 많습니다. 외부 스레드 인터페이스는 장비 스레드 포트에 직접 연결됩니다. 운영자는 메인 시스템 파이프라인을 닫지 않고도 장비 디버깅이나 일상적인 유지 관리를 위해 매체 흐름을 신속하게 차단할 수 있습니다.

경량 산업용 유체 이송

작업장 압축 공기 분기 파이프라인, 저압 유체 분배 네트워크에는 안정적인 로컬 차단 지점이 필요합니다. 컴팩트한 크기는 제한된 장비 캐비닛 공간 내에 여러 밸브 장치를 배열하는 데 도움이 됩니다. 풀 보어 구조는 시스템 작업 효율성을 유지하는 데 중요한 흐름 제한을 방지합니다.

위에서 언급한 설치 조건의 경우,외부 스레드 90° 구부러진 전체 황동 볼 밸브방향 변경 및 차단 요구 사항을 모두 충족하는 통합 솔루션을 제공합니다.

4. 실제 설치 및 조립 지침

잘 제작된 밸브라도 부적절한 설치 작업으로 인해 누출이 발생하거나 조기 손상될 수 있습니다. 현장 조립 작업 중에는 몇 가지 기본 원칙을 따라야 합니다.

정식 설치 전에 육안 검사를 완료해야 합니다. 밸브 몸체 표면, 나사 부분 및 핸들 움직임을 점검하십시오. 완전 개폐 이동을 통해 볼 코어가 원활하게 회전하는지 확인합니다. 서비스를 시작한 후 씰링 표면이 긁히는 손상을 방지하기 위해 밸브 캐비티 내부에 남아 있는 금속 칩이나 먼지를 제거해야 합니다.

외부 나사 접합의 경우 적합한 나사 밀봉재를 적절하게 적용해야 합니다. 밀봉 테이프를 과도하게 감지 마십시오. 그렇지 않으면 잔해물이 밸브 내부 챔버로 들어가 밀봉 시트에 손상을 줄 수 있습니다. 나사산을 조일 때 밸브 본체의 육각 위치에 힘을 가하고 핸들을 잡고 밸브 전체를 돌리지 마십시오. 과도한 토크는 황동 본체에 균열을 일으키거나 내부 스레드 구조를 손상시킵니다.

설치 후 핸들 이동을 위해 접근 가능한 공간을 확보하십시오. 90도 회전 시 핸들이 벽, 캐비닛 또는 인접한 파이프와 충돌하지 않는지 확인하십시오. 핸들 위치가 주변 구성 요소를 방해하는 경우 조정 가능한 핸들 구조가 로컬 레이아웃 조건을 적응할 수 있는지 확인하십시오.

주목해야 할 점은닝보 명나라 다 하이 첸 금속 제품 유한 공사다양한 프로젝트 환경에 황동 스레드 밸브 제품을 배포하는 파트너를 위한 실용적인 조립 팁과 기술 참조 문서를 제공합니다.

5. 성능 테스트 및 장기 서비스 고려 사항

설치 완료 후 압력 및 누출 검사는 필요한 검증 단계를 나타냅니다. 즉시 전체 압력을 가하는 대신 시스템 압력을 점차적으로 높이십시오. 스레드 연결 위치와 밸브 스템 영역에 누출 또는 기포 발생이 있는지 관찰하십시오. 여러 번의 완전 개방 폐쇄 사이클을 실행하고 밸브가 작동 압력 하에서 완전한 차단 효과를 얻을 수 있는지 확인하십시오.

장기간 작동하는 동안 정기적인 육안 검사를 통해 초기 이상 징후를 발견하는 데 도움이 됩니다. 파이프라인 내부에 단단한 이물질이 흐르는지 주의하십시오. 입상 불순물로 인해 볼 코어 및 밸브 시트 밀봉 표면이 긁힐 수 있으며 점차적으로 내부 누출이 발생할 수 있습니다. 매체에 고체 입자가 포함된 경우 적절한 필터 장치를 업스트림에 추가할 수 있습니다.

작동 온도와 압력은 제품이 정의한 범위 내에서 유지되어야 합니다. 정격 작업 조건을 초과하면 서비스 수명이 단축되고 숨겨진 안전 위험이 발생합니다. 시스템이 장기간 정지되는 경우 밸브 열림 주기를 주기적으로 작동하여 움직이는 부품의 유연성을 유지하십시오.

통합형 벤트 볼 밸브는 수많은 엔지니어링 프로젝트의 실제 파이프라인 레이아웃 퍼즐을 해결합니다. 신중한 제품 선택, 표준화된 설치 및 일상적인 상태 검사가 함께 작용하여 장기간 작동하는 배관 시스템의 안정적인 유체 제어 성능을 유지합니다.
